Motherboard Gigabyte Z590 UD

Compatible con Sockets LGA1200:
Procesadores Intel® Core ™ i9 de 11.a generación / Procesadores Intel® Core ™ i7 / Procesadores Intel® Core ™ i5
10ª generación Intel ® Core ™ i9 procesadores / Intel ® Core ™ i7 / Intel ® Core ™ i5 procesadores / Intel ® Core ™ i3 procesadores / Intel ® Pentium ® procesadores / Intel ® Celeron ® procesadores *
* limitada a los transformadores con 4 MB de Intel ® Smart Cache, familia Intel ® Celeron ® G5xx5.
La caché L3 varía con la CPU
(Consulte la "Lista de compatibilidad de CPU" para obtener más información).
Chipset
Conjunto de chips Intel ® Z590 Express
Memoria
Procesadores Intel® Core ™ i9 / i7 / i5 de 11.a generación :
compatibilidad con DDR4 5333 (OC) / DDR4 5133 (OC) / DDR4 5000 (OC) / 4933 (OC) / 4800 (OC) / 4700 (OC) / 4600 ( OC) / 4500 (OC) / 4400 (OC) / 4300 (OC) / 4266 (OC) / 4133 (OC) / 4000 (OC) / 3866 (OC) / 3800 (OC) / 3733 (OC) / 3666 ( OC) / 3600 (OC) / 3466 (OC) / 3400 (OC) / 3333 (OC) / 3300 (OC) / 3200/3000/2933/2800/2666/2400/2133 MHz
Procesadores Intel® Core ™ i9 / i7 de décima generación :
compatibilidad con módulos de memoria DDR4 2933/2666/2400/2133 MHz
Intel décima generación ® Core ™ i5 / i3 / Pentium ® / Celeron ® procesadores:
Soporte para módulos de memoria DDR4 2666/2400/2133 MHz
4 x zócalos DDR4 DIMM que admiten hasta 128 GB (capacidad de un solo DIMM de 32 GB) de memoria del sistema
Arquitectura de memoria de doble canal
Compatibilidad con módulos de memoria DIMM 1Rx8 / 2Rx8 sin búfer ECC (funcionan en modo no ECC)
Soporte para módulos de memoria DIMM 1Rx8 / 2Rx8 / 1Rx16 sin búfer no ECC
Soporte para módulos de memoria Extreme Memory Profile (XMP)
(Vaya al sitio web de GIGABYTE para obtener las últimas velocidades de memoria y módulos de memoria compatibles).
Gráficos integrados
Procesador de gráficos integrado: compatibilidad con gráficos HD Intel® :
1 x DisplayPort, que admite una resolución máxima de 4096x2304 a 60 Hz
* Soporte para la versión DisplayPort 1.2 y HDCP 2.3
(Las especificaciones de gráficos pueden variar según el soporte de la CPU).
Audio
CODEC de audio Realtek ®
Audio de alta definición
2/4 / 5.1 / 7.1 canales
* Para configurar el audio de 7.1 canales, primero debe abrir el software de audio y seleccionar Configuración avanzada del dispositivo> Dispositivo de reproducción para cambiar la configuración predeterminada. Visite el sitio web de GIGABYTE para obtener detalles sobre la configuración del software de audio.
Soporte para salida S / PDIF
LAN
Chip LAN Realtek ® de 2,5 GbE (2,5 Gbit / 1 Gbit / 100 Mbit)
Ranuras de expansión
1 x ranura PCI Express x16, funcionando a x16 (PCIEX16)
* Para un rendimiento óptimo, si solo se va a instalar una tarjeta gráfica PCI Express, asegúrese de instalarla en la ranura PCIEX16.
(La ranura PCIEX16 cumple con el estándar PCI Express 4.0.) (Nota)
1 x ranura PCI Express x16, que se ejecuta en x4 (PCIEX4)
2 x ranuras PCI Express x1
(las ranuras PCIEX4 y PCIEX1 cumplen con el estándar PCI Express 3.0).
(Nota) Solo compatible con procesadores de 11.ª generación.
Tecnología Multi-Graphics
Compatibilidad con las tecnologías AMD Quad-GPU CrossFire ™ y AMD CrossFire ™ de 2 vías
Interfaz de almacenamiento
UPC:
1 x conector M.2 (Socket 3, clave M, tipo 2260/2280/22110 PCIe 4.0 x4 SSD compatible) (M2P_CPU) (Nota)
Conjunto de chips:
1 x conector M.2 (Socket 3, clave M, tipo 2260/2280/22110 SATA y compatibilidad con SSD PCIe 3.0 x4 / x2) (M2A_SB)
1 x conector M.2 (Socket 3, clave M, tipo 2260/2280/22110 PCIe 3.0 x4 / x2 SSD compatible) (M2M_SB)
5 x conectores SATA 6Gb / s
Compatibilidad con RAID 0, RAID 1, RAID 5 y RAID 10
* Consulte "1-7 Conectores internos" para conocer los avisos de instalación de los conectores M.2 y SATA.
Intel ® Optane ™ Memoria Ready
(Nota) Con el apoyo de los procesadores de 11 Generación solamente.
USB
Conjunto de chips:
2 puertos USB 3.2 Gen 2 Tipo A (rojo) en el panel posterior
6 puertos USB 3.2 Gen 1 (4 puertos en el panel posterior, 2 puertos disponibles a través del encabezado USB interno)
1 x puerto USB Type-C ® con soporte USB 3.2 Gen 1, disponible a través del encabezado USB interno
Conjunto de chips + 2 concentradores USB 2.0:
6 puertos USB 2.0 / 1.1 (2 puertos en el panel posterior, 4 puertos disponibles a través de los encabezados USB internos)
Conectores de E / S internos
1 conector de alimentación principal ATX de 24 pines
1 conector de alimentación ATX 12V de 8 pines
1 conector de alimentación ATX 12V de 4 pines
1 x cabezal de ventilador de CPU
4 x cabezales de ventilador del sistema
2 x encabezados de tira de LED direccionables
2 x encabezados de tira de LED RGB
1 x botón Q-Flash Plus
5 x conectores SATA 6Gb / s
3 x conectores M.2 Socket 3
1 x encabezado del panel frontal
1 x encabezado de audio del panel frontal
1 x encabezado de salida S / PDIF
1 x encabezado USB 3.2 Gen 1
1 x cabezal USB Type-C ® , compatible con USB 3.2 Gen 1
2 x encabezados USB 2.0 / 1.1
1 x encabezado del módulo de plataforma segura (solo para el módulo GC-TPM2.0 SPI / GC-TPM2.0 SPI 2.0)
2 x conectores de tarjeta adicional Thunderbolt ™
1 x encabezado de puerto serie
1 x puente CMOS transparente
＊ Todos los cabezales de ventilador están sujetos a compatibilidad con AIO_Pump, Pump y ventilador de alto rendimiento con la capacidad de entregar hasta 2A / 12V @ 24W.

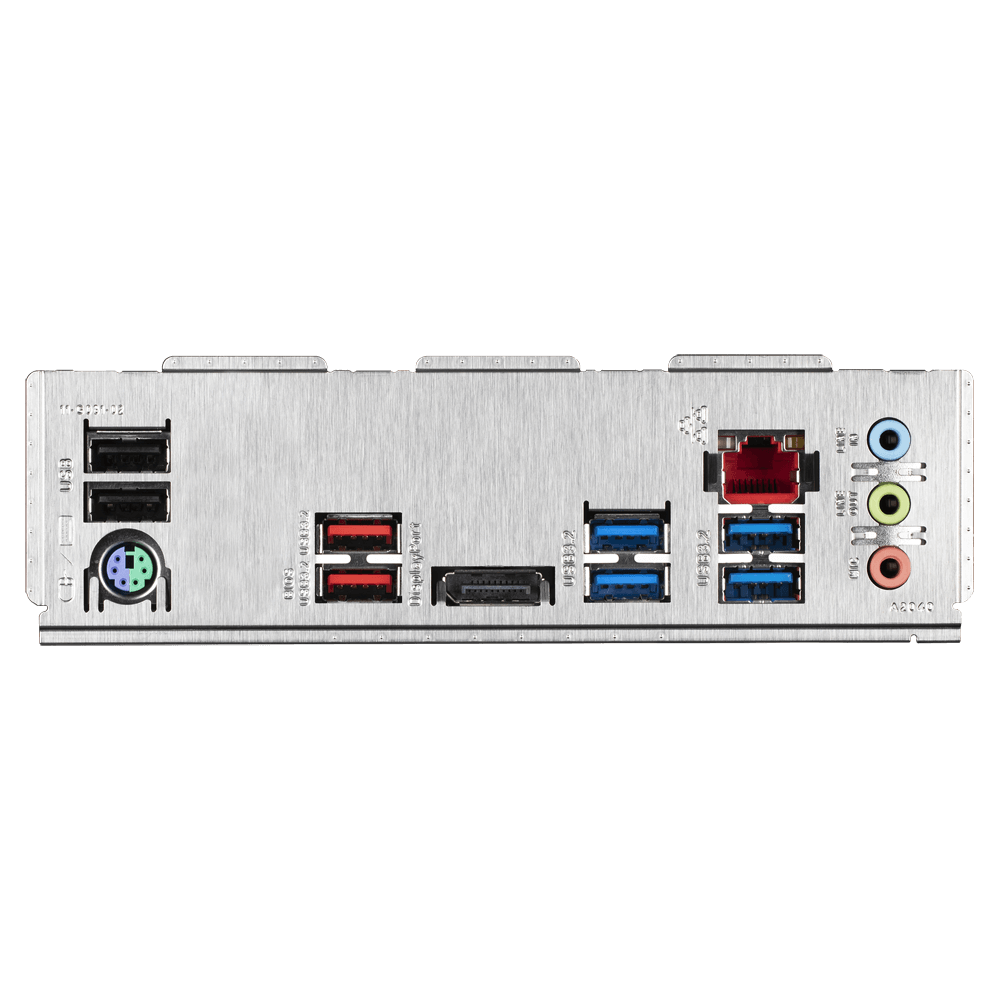

Conectores del panel trasero
1 x puerto de teclado / mouse PS / 2
1 x DisplayPort
2 puertos USB 3.2 Gen 2 Tipo A (rojo)
4 puertos USB 3.2 Gen 1
2 x puertos USB 2.0 / 1.1
1 x puerto RJ-45
3 x conectores de audio
Controlador de E / S
Chip controlador de E / S iTE ®
Monitoreo de H / W
Detección de voltaje
Detección de temperatura
Detección de velocidad del ventilador
Advertencia de falla del ventilador
Control de velocidad del ventilador
* La compatibilidad con la función de control de velocidad del ventilador (bomba) dependerá del ventilador (bomba) que instale.
BIOS
1 flash de 256 Mbit
Uso de BIOS UEFI de AMI con licencia
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Características unicas
Soporte para APP Center
* Las aplicaciones disponibles en APP Center pueden variar según el modelo de placa base. Las funciones admitidas de cada aplicación también pueden variar según las especificaciones de la placa base.
@BIOS
EasyTune
Fast Boot
Game Boost
ON / OFF Charge
RGB Fusion
Smart Backup
System Information Viewer
Soporte para Q-Flash Plus
Soporte para Q-Flash
Soporte para Xpress Install
Software incluido
Norton ® Internet Security (versión OEM)
Utilidad de control de ancho de banda LAN para juegos Realtek ® 8125
Sistema operativo
Soporte para Windows 10 de 64 bits
Factor de forma
Factor de forma ATX; 30,5 cm x 24,4 cm
